स्टैम्पिंग मोल्ड परिशुद्धता औद्योगिक धातु निर्माण की गुणवत्ता को कैसे आकार देती है?

मुद्रांकन साँचाऑटोमोटिव, एयरोस्पेस, उपकरण, इलेक्ट्रॉनिक्स, हार्डवेयर और संरचनात्मक घटक निर्माण में उपयोग किया जाने वाला एक मुख्य उत्पादन उपकरण है। यह धातु मुद्रांकन प्रक्रियाओं की आयामी सटीकता, सतह परिभाषा और दोहराव को नियंत्रित करता है। आधुनिक औद्योगिक पारिस्थितिकी तंत्र में जहां उच्च मात्रा में विनिर्माण स्थिरता और प्रक्रिया स्थिरता पर निर्भर करता है, स्टैम्पिंग मोल्ड वह आधार बन जाता है जिस पर उत्पादन स्केलेबिलिटी और गुणवत्ता आश्वासन बनाया जाता है।

इस लेख का उद्देश्य यह जांचना है कि स्टैम्पिंग मोल्ड परिशुद्धता सीधे गुणवत्ता, उत्पादन जीवनचक्र और विनिर्माण प्रदर्शन को कैसे प्रभावित करती है। तकनीकी विनिर्देश विश्लेषण, संरचनात्मक टूटने और प्रक्रिया-उन्मुख मूल्यांकन के माध्यम से, यह सामग्री खरीद विशेषज्ञों, औद्योगिक इंजीनियरों और वैश्विक खरीदारों के लिए एक व्यापक संदर्भ प्रदान करती है जो स्टैम्पिंग टूल प्रदर्शन के पीछे निर्णायक तंत्र को समझना चाहते हैं। गहराई और संरचनात्मक स्पष्टता सुनिश्चित करने के लिए चर्चा को चार प्रमुख नोड्स में विस्तारित किया गया है, जिसमें सामग्री चयन, यांत्रिक कॉन्फ़िगरेशन, प्रक्रिया सटीकता, दैनिक अनुप्रयोग विचार और सोर्सिंग के लिए प्रमुख मूल्यांकन चौकियां शामिल हैं।

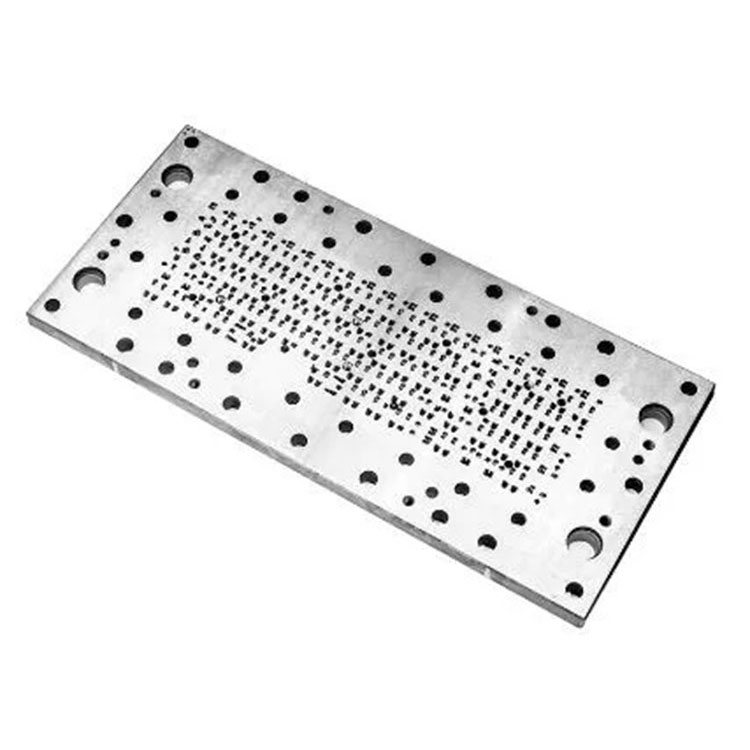

स्टैम्पिंग मोल्ड में आमतौर पर डाई प्लेट, पंच, स्ट्रिपर प्लेट, गाइड पिलर, बुशिंग, स्प्रिंग्स, बैकिंग प्लेट और फास्टनर होते हैं। पूरी असेंबली एक समन्वित संरचना के रूप में कार्य करती है जो प्रेस बल को धातु शीट के नियंत्रित विरूपण में स्थानांतरित करने में सक्षम है। परिशुद्धता मशीनिंग, गुहा ज्यामिति नियंत्रण, सहनशीलता अनुशासन, और प्रकार-विशिष्ट विन्यास (एकल-प्रक्रिया, प्रगतिशील, स्थानांतरण, यौगिक) प्रत्येक मुद्रांकन चक्र की स्थिरता निर्धारित करते हैं।

नीचे एक समेकित पैरामीटर संदर्भ तालिका है जो आमतौर पर शीट-मेटल उत्पादन वातावरण में उपयोग किए जाने वाले मानक औद्योगिक-ग्रेड स्टैम्पिंग मोल्ड कॉन्फ़िगरेशन का प्रतिनिधित्व करती है:

परिभाषित इन मापदंडों के साथ, प्रत्येक अगला अनुभाग यह पता लगाता है कि स्टैम्पिंग मोल्ड के भीतर सटीक इंजीनियरिंग विश्वसनीय औद्योगिक उत्पादन में कैसे तब्दील होती है।

सामग्री निर्माण और संरचनात्मक अखंडता स्टैम्पिंग मोल्ड प्रदर्शन को कैसे प्रभावित करती है

स्टैम्पिंग मोल्ड का प्रदर्शन इंजीनियरिंग नींव से शुरू होता है: सामग्री, थर्मल प्रक्रियाएं और उपकरण की आंतरिक वास्तुकला। उच्च-स्तरीय औद्योगिक सांचे पहनने के प्रतिरोध, संपीड़न शक्ति और आयामी स्थिरता की विशेषता वाले मिश्र धातु इस्पात का चयन करते हैं। ताप उपचार विरूपण के बिना लाखों दोहराव वाले मुद्रांकन प्रभावों को सहन करने के लिए सामग्री की कठोरता को कैलिब्रेट करता है। उचित रूप से टेम्पर्ड पंचिंग घटक लंबे समय तक धार की तीक्ष्णता बनाए रखते हैं, धातु प्रवाह व्यवहार में सुधार करते हैं और माइक्रो-चिपिंग का विरोध करते हैं।

गर्मी उपचार की गुणवत्ता सीधे दीर्घकालिक मोल्ड जीवन को प्रभावित करती है। गुहा, पंच और कामकाजी सतहों पर समान कठोरता वितरण तनाव सांद्रता को रोकता है जो अन्यथा जल्दी थकान का कारण बनता है। स्थिर घर्षण व्यवहार का समर्थन करने के लिए पीसने, तार काटने और उच्च परिशुद्धता सीएनसी मिलिंग सतह ज्यामिति को परिष्कृत करती है। जब प्रेस रैम नीचे की ओर बल लगाता है तो इंसर्ट, प्लेट और बैकिंग संरचनाओं की सटीक सीटिंग लोड एकरूपता स्थापित करती है।

गाइड पिलर सिस्टम मोल्ड क्लोजिंग में दिशात्मक सटीकता निर्धारित करते हैं। उच्च परिशुद्धता वाली झाड़ियाँ नियंत्रित ऊर्ध्वाधर गति की अनुमति देती हैं, जिससे डाई के गलत संरेखण को रोका जा सकता है जो गड़गड़ाहट, त्वरित उपकरण घिसाव या स्क्रैप का कारण बनता है। स्प्रिंग्स और नाइट्रोजन सिलेंडर स्ट्रिपिंग बल को नियंत्रित करते हैं, जिससे निकाले गए हिस्सों को ज्यामिति स्थिरता बनाए रखने में मदद मिलती है। सुदृढीकरण प्लेटें निरंतर उच्च गति उत्पादन के दौरान संरचनात्मक दीर्घायु का समर्थन करते हुए, मोल्ड बेस पर प्रभाव ऊर्जा वितरित करती हैं।

उन उद्योगों के लिए जहां सहनशीलता कड़ी रहती है, डाई क्लीयरेंस या पंच संरेखण में मिनट का विचलन हजारों चक्रों में अस्थिरता उत्पन्न कर सकता है। नतीजतन, उचित संरचना डिजाइन स्थिर आयामी आउटपुट, कम रखरखाव और लगातार मुद्रांकन प्रदर्शन सुनिश्चित करता है।

मुद्रांकन सटीकता घटक ज्यामिति, दोहराव और प्रक्रिया स्थिरता को कैसे प्रभावित करती है

आयामी सटीकता स्टैम्पिंग मोल्ड क्षमता का एक परिभाषित कारक है। प्रदर्शन इस बात से निर्धारित होता है कि मोल्ड निरंतर उत्पादन चक्रों के दौरान कैविटी ज्यामिति, पंच संरेखण और डाई क्लीयरेंस को कितनी लगातार बनाए रखता है। प्रत्येक मुद्रांकन प्रक्रिया संचित घिसाव पैटर्न उत्पन्न करती है; इसलिए, मोल्ड डिज़ाइन को दीर्घकालिक परिचालन तनाव का अनुमान लगाना चाहिए।

सहिष्णुता अनुशासन उत्पाद अनुरूपता का केंद्र है। महत्वपूर्ण वर्गों में केवल कुछ माइक्रोन की भिन्नताएं गठन के व्यवहार को बदल सकती हैं, जिससे मोड़ कोण, छेद की स्थिति, निकला हुआ किनारा प्रोफाइल और सपाटता प्रभावित हो सकती है। उच्च गति संचालन के दौरान, उपकरण स्टील की सतहों को शीट धातु के साथ घर्षण संपर्क का सामना करना पड़ता है, जिससे सतह की खुरदरापन और स्नेहन मार्ग स्थिरता के प्रमुख निर्धारक बन जाते हैं।

प्रगतिशील मुद्रांकन सांचे इस आवश्यकता को बढ़ाते हैं। क्रम में व्यवस्थित कई स्टेशनों के साथ, प्रत्येक गठन चरण सटीक स्ट्रिप फीडिंग और सटीक चरण प्रगति पर निर्भर करता है। यदि एक स्टेशन अपनी इच्छित ज्यामिति से विचलित हो जाता है, तो अंतिम उत्पाद संचयी त्रुटियाँ प्रदर्शित कर सकता है। स्थानांतरण साँचे को समकालिक भाग संचलन की आवश्यकता होती है, जिसका अर्थ है कि पंच स्थान और लिफ्ट तंत्र को सुचारू यात्रा पथ बनाए रखना चाहिए।

डाई क्लीयरेंस कतरनी के दौरान धातु शीट के फ्रैक्चर व्यवहार को प्रभावित करता है। अत्यधिक क्लीयरेंस गड़गड़ाहट और खराब किनारे की गुणवत्ता को प्रेरित करता है, जबकि अपर्याप्त क्लीयरेंस पंच घिसाव को तेज करता है। जब ठीक से कैलिब्रेट किया जाता है, तो क्लीयरेंस न्यूनतम टूल लोड के साथ साफ कतरनी प्रदान करता है। पंच कॉर्नर त्रिज्या डिज़ाइन मोल्ड और भाग के भीतर तनाव एकाग्रता स्तर को भी प्रभावित करता है।

सटीकता गहरी ड्राइंग प्रक्रियाओं के दौरान मोटाई वितरण को भी नियंत्रित करती है। पंच और डाई के बीच संतुलित दबाव झुर्रियों, फटने या पतले होने से बचाता है। चिकनी वक्रता की आवश्यकता वाले संचालन के लिए, मोल्ड की सतह खत्म और संपर्क स्थिरता प्रत्येक आउटपुट घटक की दृश्य गुणवत्ता निर्धारित करती है।

वैश्विक विनिर्माण आपूर्ति श्रृंखलाओं में, दोहराव यह परिभाषित करता है कि क्या स्टैम्पिंग मोल्ड बिना किसी भिन्नता के उच्च मात्रा के ऑर्डर को बनाए रख सकता है। इसलिए उच्च परिशुद्धता मोल्ड इंजीनियरिंग उन उद्योगों के लिए अपरिहार्य हो जाती है जो बैचों, उत्पादन लाइनों और संयंत्र स्थानों में स्थिरता की मांग करते हैं।

इंजीनियरिंग मूल्यांकन, रखरखाव अभ्यास और उत्पादन योजना मोल्ड जीवनचक्र को कैसे प्रभावित करते हैं

एक स्टैम्पिंग मोल्ड का जीवनचक्र न केवल उसके डिज़ाइन से बल्कि प्रबंधन प्रथाओं से भी प्रभावित होता है। कमीशनिंग से पहले उचित मूल्यांकन, संचालन के दौरान नियमित रखरखाव, और खराब घटकों के संरचित प्रतिस्थापन दीर्घकालिक स्थिरता में योगदान करते हैं।

प्री-प्रोडक्शन सत्यापन के दौरान, आयामी जांच कैविटी सटीकता, पंच ऊर्ध्वाधरता, डाई क्लीयरेंस वितरण और गाइड सिस्टम की चिकनाई की पुष्टि करती है। प्लेटों के बीच फिट-अप सटीकता लोड के तहत समान दबाव वितरण सुनिश्चित करती है। इंजीनियर गड़गड़ाहट की स्थिति, गठन संक्रमण, भाग रिलीज व्यवहार और स्ट्रिप फीडिंग विश्वसनीयता का मूल्यांकन करने के लिए ट्रायल स्टैम्पिंग करते हैं। यदि विसंगतियाँ दिखाई देती हैं, तो कार्यशील सतहों, कोणीय राहतों, पंच किनारों, या पायलट स्थितियों में बारीक समायोजन किया जाता है।

परिचालन चक्रों के दौरान रखरखाव में स्नेहन, पंच एज निरीक्षण, स्प्रिंग प्रतिस्थापन अंतराल और बन्धन घटकों को कसना शामिल है। घिसाव के शुरुआती लक्षणों की पहचान करने से अप्रत्याशित विफलताएं कम हो जाती हैं। गाइड स्तंभों के संरेखण और चिकनाई की निगरानी कोणीय बहाव को रोकती है जो सटीकता से समझौता कर सकती है। आज की फ़ैक्टरियाँ अक्सर स्ट्रोक गणना, प्रतिस्थापन चक्र और दोष प्रवृत्तियों को ट्रैक करने के लिए उत्पादन लॉग का उपयोग करती हैं।

पंच, इंसर्ट और स्ट्रिपर्स जैसे पहनने वाले घटक गणना किए गए प्रतिस्थापन शेड्यूल का पालन करते हैं। रीग्राइंडिंग ज्यामिति को संरक्षित करते हुए सेवा जीवन को बढ़ाती है। जब दोबारा पीसना अपर्याप्त हो जाता है, तो नए इंसर्ट सटीकता बहाल कर देते हैं। नाइट्राइडिंग या पीवीडी कोटिंग्स जैसे सतही उपचार घर्षण को कम करते हैं और पहनने के प्रतिरोध को मजबूत करते हैं, जिससे उच्च गति या उच्च-लोड स्थितियों के तहत मुद्रांकन स्थिरता में सुधार होता है।

उत्पादन योजना भी मोल्ड दक्षता को आकार देती है। उपयुक्त संरचना का चयन - एकल-प्रक्रिया, प्रगतिशील, स्थानांतरण, या यौगिक - यह निर्धारित करता है कि आउटपुट गति ऑर्डर वॉल्यूम और भाग जटिलता के साथ संरेखित है या नहीं। प्रेस मशीन के साथ मोल्ड क्षमता का मिलान संतुलित बल वितरण सुनिश्चित करता है और ओवरलोडिंग से बचाता है।

अच्छी तरह से प्रबंधित सांचे लंबे परिचालन जीवन, कम स्क्रैप दर और हजारों या लाखों स्ट्रोक में स्थिर अनुरूपता प्रदान करते हैं। खरीद विभागों के लिए, जीवनचक्र प्रबंधन को समझना आपूर्तिकर्ता क्षमताओं का मूल्यांकन करने और दीर्घकालिक परिचालन लागत दक्षता का अनुमान लगाने के लिए एक आधार प्रदान करता है।

विनिर्माण टीमें औद्योगिक उपयोग के लिए स्टैम्पिंग मोल्ड्स का चयन, मूल्यांकन और समस्या निवारण कैसे करती हैं

विनिर्माण टीमें चयन मानदंडों पर निर्भर करती हैं जो उत्पादन उद्देश्यों के साथ मोल्ड विनिर्देशों को संरेखित करती हैं। स्टैम्पिंग मोल्ड्स के मूल्यांकन के लिए शीट-मेटल विशेषताओं, घटक ज्यामिति, सहनशीलता और प्रेस-मशीन संगतता के विश्लेषण की आवश्यकता होती है। प्रत्येक भाग की निर्माण संबंधी आवश्यकताएं तय करती हैं कि प्रगतिशील, स्थानांतरण, या एकल-प्रक्रिया मोल्ड उपयुक्त है या नहीं।

खराब मिलान वाले मोल्ड प्रकार उत्पादकता में बाधा डालते हैं। उदाहरण के लिए, कई चरणों की आवश्यकता वाले उच्च-जटिलता वाले घटकों को प्रगतिशील संरचनाओं से लाभ होता है, जबकि बड़े संरचनात्मक भागों को स्थानांतरण कॉन्फ़िगरेशन की आवश्यकता हो सकती है। सरल छेद या कट लागत दक्षता के लिए एकल-प्रक्रिया स्टेशनों का उपयोग कर सकते हैं। उचित क्लीयरेंस और पंच ताकत निर्धारित करने के लिए इंजीनियरों को धातु की मोटाई, तन्य शक्ति और झुकने की विशेषताओं का आकलन करना चाहिए।

उत्पादन के दौरान समस्या निवारण में गड़गड़ाहट के मुद्दों, भाग विरूपण, सामग्री स्प्रिंग-बैक विचलन, या गलत संरेखण का निदान करना शामिल है। गड़गड़ाहट आमतौर पर गलत क्लीयरेंस या पंच घिसाव का संकेत देती है। विरूपण अक्सर असंतुलित दबाव वितरण या गलत डाई सतहों के कारण होता है। स्प्रिंग-बैक को ज्यामिति, संक्रमण या झुकने वाले कोण बनाने के लिए समायोजन की आवश्यकता होती है। फीडिंग संबंधी समस्याएं स्ट्रिप गाइड के गलत संरेखण, पायलट अशुद्धि, या असंगत सामग्री कॉइल गुणों से उत्पन्न होती हैं।

इंजीनियर प्रत्येक सांचे के लिए दस्तावेज़ीकरण, संशोधनों की रिकॉर्डिंग, नवीनीकरण अंतराल और परिचालन आँकड़े बनाए रखते हैं। विस्तृत लॉग ट्रैसेबिलिटी का समर्थन करते हैं और दीर्घकालिक अनुकूलन की अनुमति देते हैं। उत्पादन को बढ़ाते समय, टीमें विभिन्न संयंत्रों में प्रतिकृति उत्पादन सुनिश्चित करने के लिए मोल्ड विनिमेयता का आकलन करती हैं। गाइड पिलर, स्प्रिंग्स और बोल्ट जैसे घटकों को मानकीकृत करने से पार्ट प्रतिस्थापन के दौरान पूर्वानुमानशीलता बढ़ जाती है।

आंतरिक ऑडिट कठोरता एकरूपता, संरचनात्मक बन्धन स्थिरता, गुहा ज्यामिति स्थिरता और पट्टी यात्रा पथ की जांच करते हैं। ये प्रथाएं सुनिश्चित करती हैं कि निरंतर उच्च गति संचालन के तहत भी स्टैम्पिंग मोल्ड स्थिर रहें।

स्टैम्पिंग मोल्ड चयन और अनुप्रयोग में दो सामान्यतः संदर्भित प्रश्न नीचे दिए गए हैं:

Q1: विभिन्न धातु शीटों के लिए डाई क्लीयरेंस का चयन कैसे किया जाता है?
A1: डाई क्लीयरेंस शीट की मोटाई, तन्य शक्ति और गठन विशेषताओं पर निर्भर करता है। कठोर सामग्रियों को पंच थकान को रोकने के लिए थोड़े बड़े अंतराल की आवश्यकता होती है, जबकि नरम धातुएं क्लीनर कतरनी के लिए सख्त अंतराल का उपयोग कर सकती हैं। इंजीनियर आम तौर पर शीट की मोटाई के 3-12% तक क्लीयरेंस प्रतिशत का संदर्भ देते हैं, जो देखे गए गड़गड़ाहट के स्तर, पंच पहनने की प्रगति और किनारे विरूपण की प्रवृत्ति के आधार पर समायोजन करते हैं।

Q2: प्रगतिशील मोल्ड सटीकता अंतिम भाग जांच को क्यों प्रभावित करती है?
ए2: प्रगतिशील सांचे सटीक स्टेप-फीडिंग पर भरोसा करते हैं, प्रत्येक स्टेशन बाद के निर्माण चरणों को प्रभावित करता है। यदि एक स्टेशन प्रोफ़ाइल में विचलन करता है, तो स्ट्रिप में गलत संरेखण या ज्यामिति त्रुटियाँ जमा हो जाती हैं। इससे स्थितीय अशुद्धियाँ, आयामी विचलन, या अपूर्ण गठन होता है। सभी स्टेशनों पर निरंतर सटीकता यह सुनिश्चित करती है कि प्रत्येक चरण अगले चरण का पूरक हो, जिससे उच्च मात्रा में सुसंगत भागों का उत्पादन हो सके।

इसलिए स्टैम्पिंग मोल्ड चयन और समस्या निवारण के लिए विस्तृत तकनीकी समझ, संरचनात्मक जागरूकता और मेहनती प्रक्रिया अवलोकन की आवश्यकता होती है।

निष्कर्ष और संपर्क अनुभाग

औद्योगिक मुद्रांकन परिशुद्धता, स्थायित्व और परिचालन स्थिरता के साथ इंजीनियर किए गए सांचों पर निर्भर करता है। सामग्री चयन और संरचनात्मक अखंडता से लेकर आयामी सटीकता, जीवनचक्र प्रबंधन और प्रक्रिया समस्या निवारण तक, मोल्ड इंजीनियरिंग का प्रत्येक तत्व लगातार परिणाम देने में योगदान देता है। लंबे उत्पादन काल में विश्वसनीयता चाहने वाले निर्माता उन साँचे पर निर्भर करते हैं जो निरंतर दबाव में ज्यामिति बनाए रखते हैं। खरीद टीमों को मूल्यांकन मानदंडों को समझने से लाभ होता है जो अच्छी तरह से इंजीनियर किए गए सांचों को अस्थिर सांचों से अलग करते हैं।

मजबूत मोल्ड समाधान की आवश्यकता वाले संगठनों के लिए,LEO इंडस्ट्रियल कंपनी लिमिटेडउन्नत इंजीनियरिंग क्षमताओं और सख्त प्रक्रिया नियंत्रण द्वारा समर्थित विनिर्माण विशेषज्ञता प्रदान करता है। तकनीकी विशिष्टताएँ प्राप्त करने के लिए, कोटेशन का अनुरोध करें, या कस्टम मोल्ड विकास पर चर्चा करें,हमसे संपर्क करेंआगे के परामर्श के लिए.
